ZSS型激光式氣體分析儀

品牌：富士電機
型號：ZSS型
廠家：日本富士

產品說明

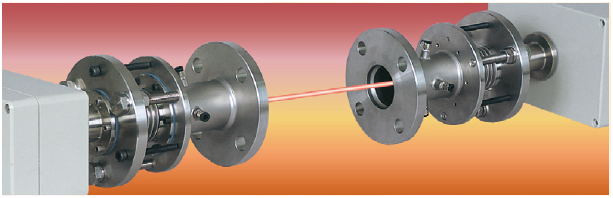

直插式激光式氣體分析儀ZSS型

一、產品簡介

本產品是將受光部和發光部直接安裝在煙道中，可連續測量排氣中的HCl、NH3、O2、CO、CO2、CH4氣體濃度的激光式氣體分析儀。

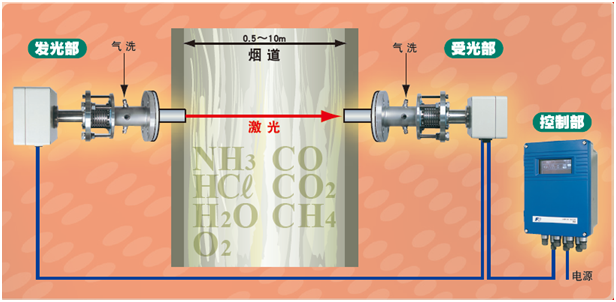

ZSS型激光式氣體分析儀測量原理圖

二、測量原理：

本裝置光源采用紅外半導體激光、感光元件采用光電二極管。被測氣體組分中，具有吸收該氣體特有光的波長段(參見下圖)。波長段由多個吸收線的集合段形成，用于測量的只是其中一根吸收線。由于在如此非常狹窄的波長域內測量，因此，從原理上而言，不會受到其它氣體干涉的影響。另外，濃度檢出方法使用調制信號的振幅強度，而非光量的變化量。

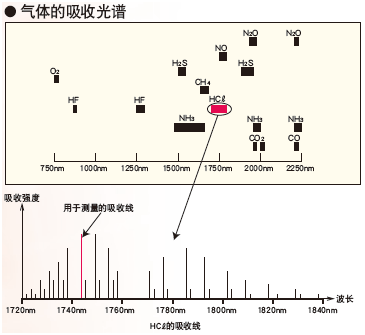

ZSS型激光式氣體分析儀激光光譜圖

三、特點

最適用于HCL、NH3、O2、CO、CO2、CH4氣體濃度測量的分析儀。

因響應速度快(1～5秒以下)，故可組裝到控制系統內。
通過雙組分(HCL+H2O,NH3+H2O)測量，可進行干燥氣體基準換算測量。
長期穩定性優異，無需維護。
亦可在高溫、塵埃密集的環境下使用。
測量光程長度(煙道、煙囪寬度)可達0.5～10m。
幾乎不受其它氣體干涉的影響。

在高溫，高粉塵環境下測量！粉塵：5 to 40g/m3（N）

ZSS型激光式氣體分析儀

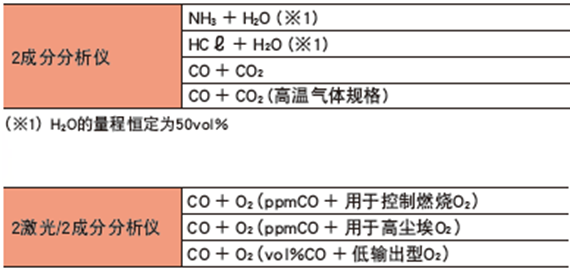

■豐富的測量氣體成分。2成分分析儀一覽!

■ 1-2秒的超高速測量：根據氣體采樣方法最快8分鐘測量

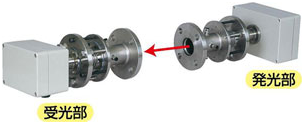

設置示例(發光部)

ZSS型激光式氣體分析儀現場圖

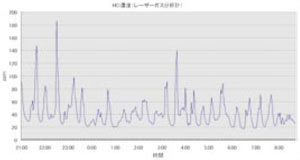

現場測量數據示例

ZSS型激光式氣體分析儀現場測量數據示

四、應用范圍

ZSS型激光式氣體分析儀應用

五、規格

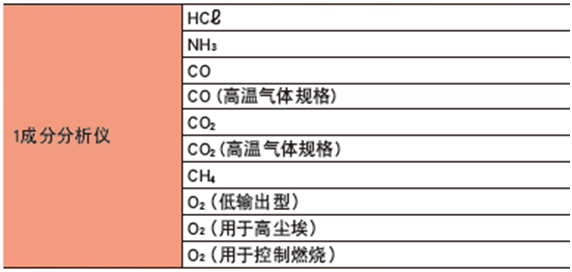

被測氣體組分	HCL，NH3,HCL+H2O，NH3+H2O，O2、CO、CO2、CH4
測量原理	波長非分散紅外方式(NDIR)
設置方式	煙道橫穿式
激光級別	CLASS 1M(O2除外)

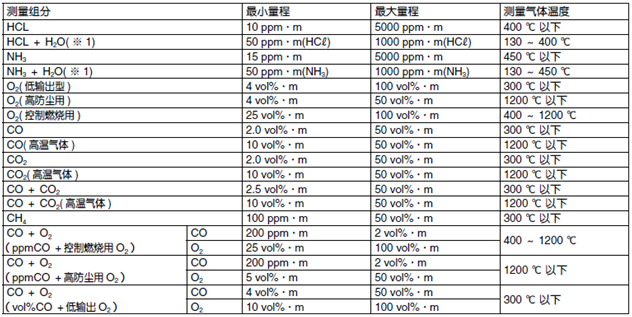

測量量程	NH3：0～10ppm?m(最小)O2：0～4vol%(最小)HCL:0～10ppm?m(最小)HCL+O2:0～50ppm(最小)H2O固定為50％ NH3+O2：同上
測量光程長度	0.5～10m(煙道、煙囪寬度)
重復性	±1.0% FS
零點、量程漂移	±2.0% FS/6個月(NH3 20ppm以下為±3.0%FS/6個月)
響應速度(90%響應)	1～5秒以下
模擬量輸出	DC 4～20mA,DC 0～1V,DC 0～5V,DC 0～10V(根據指定)
模擬量輸入	DC 4～20mA,6點
通信功能	USB或RS-485(MODBUS)
接點輸入 (選項)	3點(平均值復位、遠程保持、遠程、瞬時值/平均值切換)
接點輸出	5點(上下限值范圍以外、受光光量不足、電源斷、儀表故障、保持中/校正中)
電源電壓	AC 100V～240V 約75VA
環境溫濕度	受發光部 -20～55℃ 控制部 -5～45℃ 90%R.H.以下

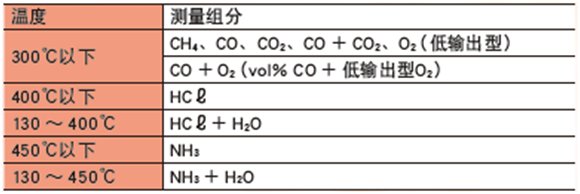

被測氣體溫度	最高450℃，但O2分析儀最高1200℃
被測氣體壓力	±10kPa
外形尺寸	受光部(180×400×200mm) 發光部(240×400×200mm) 控制部(240×135×320mm)
重量	受光部、發光部(各約10Kg) 控制部(約8Kg)
安裝方法	控制部(壁面安裝或管道安裝) 受、發光部(法蘭安裝)
