一、ULTRAMAT23產品簡介

ULTRAMAT 23是一種采用NDIR（不分光紅外）技術的多組份分析儀，一次能夠測量四種氣體組分：最多可測量三種紅外敏感氣體，比如 CO，CO2，NO，SO2，CH4 以及采用磁力機械或電化學氧氣測量單元測量O2。該分析儀具有獨特的使用空氣進行零點自動校準的功能。另外只需每3-6個月需使用標準氣進行跨度校準一次。分析儀采用多層檢測器，檢測部件模塊化，保證了分析儀參數選擇的靈活性，降低了水蒸汽的干擾。所使用的測量元件均為耐腐設計，即使在樣品預處理系統出問題時造成污染時亦可很容易地進行清洗。

二、ULTRAMAT 23 基本類型

 1、測量一種紅外氣體組分帶（或不帶）氧含量測量

 2、測量二種紅外氣體組分帶（或不帶）氧含量測量

 3、測量三種紅外氣體組分帶（或不帶）氧含量測量

 注：環保行業多測量CO、NO、SO2、O2，ULTRAMAT 23還可以增加電化學O2測量通道。

三、ULTRAMAT 23詳細說明

 分析對象：CO，CO2，NO，SO2，CH4 以及采用磁力機械或電化學氧氣測量單元測量O2。

 測量組份：最多4個組分，其中最多3個紅外組分和氧

 測量量程：每個組分2個量程（可選測量量程）

 重量大約: 10kg

 模擬輸出：每組分，0/2/4 ~ 20 mA，浮點，負載最大750Ω

 通    訊：RS485 為標準配置

 電    源：100-230VAC，+10%/-15%，60Hz

 電源功耗: 約60VA

四、ULTRAMAT 23產品優勢

u 環境空氣自動標定（取決于被測成分），不需要使用標定氣體，節省費用

u 采用多層檢測器，具有高選擇性，例如，降低水蒸氣造成的交叉干擾

u 可清洗的樣品池，延長儀器使用壽命

u 分析儀采用微流量檢測器測量技術，體積小，靈敏度高，不怕振動。

u 簡單文本格式的菜單輔助操作

u 服務信息和記錄

u 開放的接口（RS 485，RS 232，PROFIBUS，SIPROM GA）：易于集成與遠程控制

五、ULTRAMAT 23應用領域

u 小型燃燒系統的優化

u 各種燃料（油、氣體和煤）的燃燒系統，監測它們的廢氣排放濃度；也可監控?zé)岱贌龔S的運行

u 室內空氣監測

u 監測水果貯藏間，溫室，地窖及倉庫的空氣狀況

u 過程控制功能的監測

u 在鋼廠熱處理過程中，監測環境狀況

u 用于無潛在爆炸危險的環境中

六、ULTRAMAT 23特殊應用

u 獨立的氣路，兩個獨立的氣路的 ULTRAMAT 23 型氣體分析儀可同時測量?jī)蓚€(gè)采樣點。例如：NOX 轉化爐轉化前后的 NOX 含量。

u ULTRAMAT 23 型氣體分析儀可應用于煙氣排放監測系統以及過程與安全監測。

u TüV 版本/QAL/MCERTS，通過 TüV 認證的 ULTRAMAT 23 型氣體分析儀可按照13.BlmSchV與 TA Luft 中的要求測量 CO、NO、SO2 和 O2 通過 TüV 認證的最小容許量程：

ü  單組分和雙組分分析儀

      CO：0 ~150 mg/m3

      NO：0 ~ 250 mg/m3

      SO2：0 ~ 400 mg/m3

ü  三組份分析儀

      CO： 0 ~ 250 mg/m3

      NO： 0 ~ 400 mg/m3

      SO2： 0 ~400 mg/m3

    比上述量程大的所有量程也都是容許的。

七、ULTRAMAT 23基本特性

u 空氣自標定功能，分析儀幾乎不需要維護

u 每 12 個月只需使用一次校準氣體進行標定（由實際應用來決定）

u 每個測量組分在規定量程范圍可以設置兩個測量量程，所有測量量程都是線性的。具有量程自動切換功能

u 自動修正大氣壓力變化

u 樣氣流量監測

u 維護請求報警

u 每個組份都可設置 2 個上限或下限報警

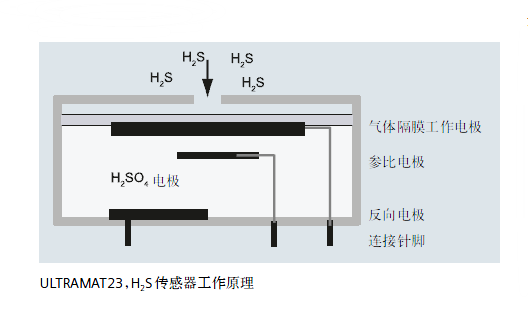

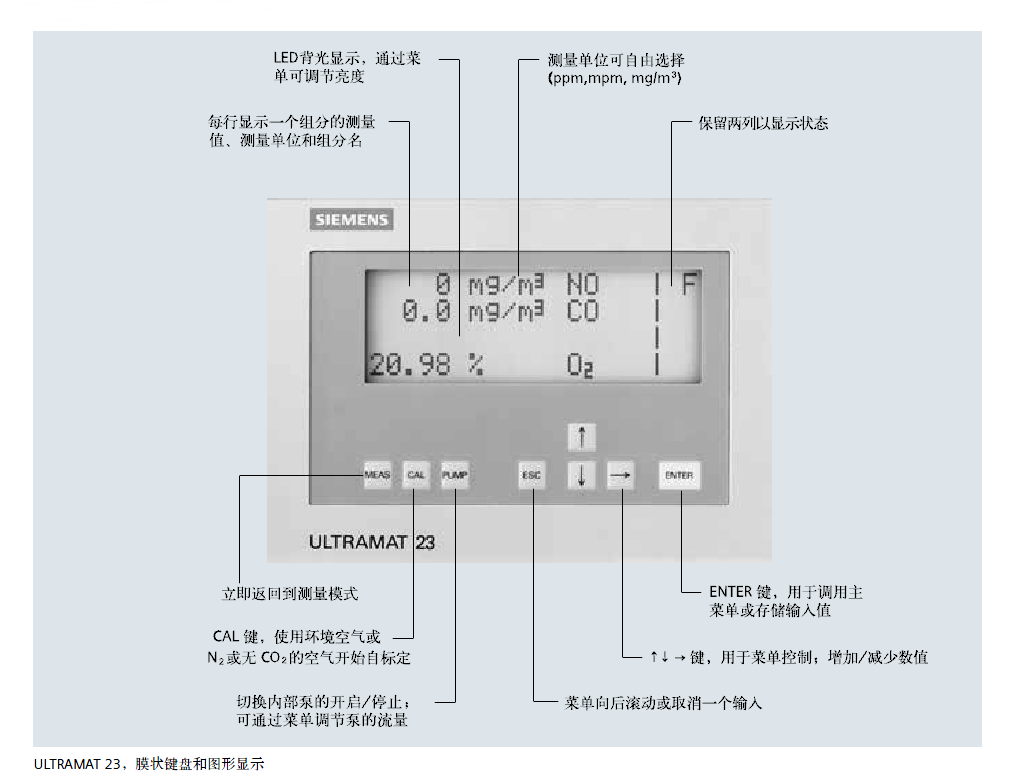

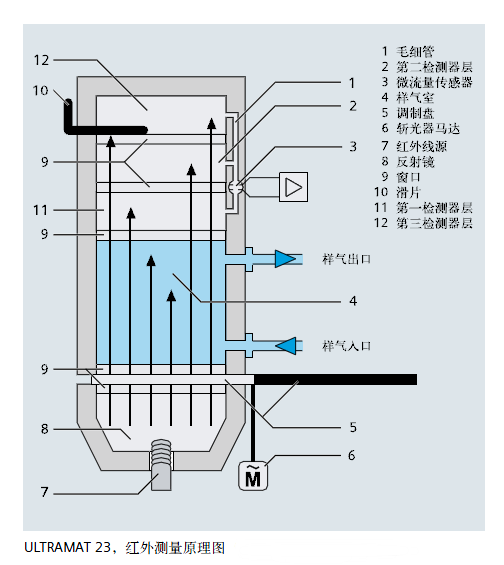

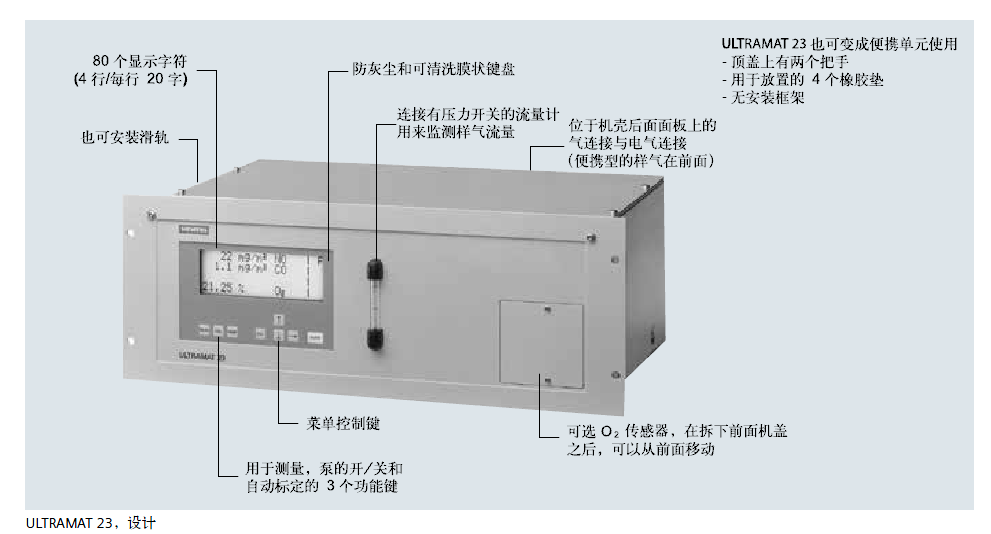

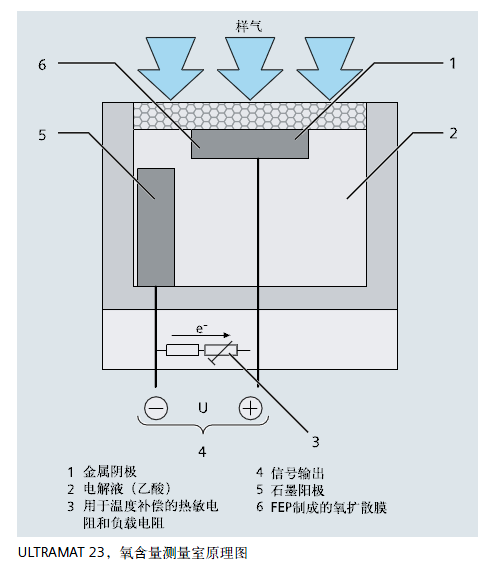

八、產品及工作原理圖
