一、OXYMAT6型氧分析儀產品介紹

西門子OXYMAT6型氧分析儀采用測量順磁壓力變化的方法來測量氣體中的氧濃度。OXYMAT6系列氧分析儀先進的電子元件、易操作性和可適用于各種測量任務的物理元件，使它具有高可靠性和測量質量，滿足各種應用需求，是最常用的分析儀表。OXYMAT 6分析儀，利用順磁原理對氧進行測量。由此，可保證理想的線性度，在一臺分析儀中實現從最小測量范圍0 - 0.5%（檢測極限50 ppm）到0 - 100%，甚至是99.5 - 100%范圍內任意設定測量范圍。由于檢測器中的傳感器不與樣氣接觸，因此，可測量腐蝕性氣體。在測量氣路中也采用耐腐蝕材料。對于防護等級為IP 65和連接了吹掃氣的現場型儀器，由于使用電子器件和分析部件相隔離的設計模式，即使在苛刻的工況條件下，亦可保證較長的使用壽命?，F場分析儀還有其它基本型號，可以進行分析部件的加熱，用于測量低沸點成分或在危險場合使用。

二、OXYMAT6型氧分析儀特性

u 順磁壓力變化原理、測量量程小 (0-0.5% 或 99.5-100% O2)、完全線性

u 檢測單元與樣氣無接觸、可用于測量腐蝕性氣體、使用壽命長

u 通過選擇適合的參比氣體(空氣或氧)可以使量程不從零開始

u 開放的接口結構 (RS 485, RS 232, PROFIBUS)

u 用于維護和服務信息的SIPROM GA 網絡 ( 可選)

u 電氣部分和物理特性：氣密隔離，可以吹掃，IP65，惡劣環境中也有很長的使用壽命

u 帶加熱型 ( 可選)，也可在低溫下有冷凝氣體的情況下使用

u 防爆等級 EEx(p)，用于 1 區和 2 區，符合 ATEX 2G 和 ATEX 3G

三、OXYMAT6型氧分析儀應用

u 控制焚燒裝置中的鍋爐

u 與安全相關的領域

u 作為排放監測中的參考變量 ( 根據德國 TA-Luft 氣體排放標準)

u 汽車工業 ( 發動機性能檢測系統)

u 報警裝置

u 化工廠

u 高純氣體的品質檢驗

u 環境保護

u 質量監測

u 可如經過認證的氣體報警設備(DMT) 那樣監視惰性氣體

u 防爆型可在危險區域中使用，用于分析易燃和非易燃氣體或蒸汽

特殊應用：除上述標準應用之外，根據客戶的要求，對于需考慮氣路材質和樣品室材質的特殊應用，該分析儀也可勝任。

四、OXYMAT6型氧分析儀設計

（1）19" 機架式

l 4 HU，可安裝在：擺動框架上、機柜中，可帶或不帶滑軌

l 如要維修，前面面板能被卸下( 連接便攜式電腦)

l 內部氣路 ：FKM (Viton) 軟管，或鈦或不銹鋼硬管 (不銹鋼 1.4571)

l 樣氣輸入和輸出處以及參比氣的氣連接：柱形氣室，管徑為6 mm 或1/4"

l 用于測量樣氣的流量計可安裝在前面面板上( 可選)

（2）現場式

l 兩扇門式機箱，分析儀的分析部分和電子部分做到氣密隔離

l 左，右機箱可分別吹掃

l 分析部分及其管線可最高加熱到130 °C ( 可選)

l 氣路和管線接頭材質為不銹鋼 ( 型號：1.4571) 或鉭

l 吹掃氣連接：管徑為10 mm 或3/8"

l 樣氣輸入和輸出處及參比氣的氣連接 ：用于管徑為6mm 或1/4"的連接

（3）顯示屏和控制面板

l 大屏幕LCD 可同時顯示：測量值 ( 數字量和模擬量顯示)、狀態欄、量程

l 可通過菜單來調節液晶顯示器的對比度

l 持久的LED 背光顯示

l 可擦洗的帶有5個軟鍵的膜狀鍵盤

l 通過菜單操作可進行配置、功能測試、標定

l 用戶幫助以純文本格式顯示

l 可圖形在顯示濃度趨勢圖；時間間隔可設定

l 操作軟件采用兩種語言：德文/ 英文，英/ 法，法/ 英，西班牙/ 英，意大利/ 英

五、OXYMAT6型氧分析儀輸入和輸出

n 1 個模擬量輸出

n 2 個可編程模擬量輸入，例：用于校正交叉干擾或外部壓力傳感器

n 6 個可自由配置的二進制輸入，例：用于量程切換、處理來自樣品處理處的外部信號

n 6 個可自由配置的繼電器輸出，例：用于故障報警、超限報警、外部電磁閥等等

n 擴展后有8 個附加的二進制輸入和8 個繼電器輸出，例：可最多用四種標定氣體來自標定)

六、OXYMAT6型氧分析儀主要特點

u 四個可自由編程量程，帶有零點偏移，所有量程都是線性的

u 所有量程帶零點補償

u 量程識別

u 電氣隔離信號輸出，輸出可選0/2/4 ~20 mA (也可反置)

u 自動切換量程或手動切換量程，也可遠程進行量程切換

u 儀器調節過程中可存儲測量值

u 時間常數在較寬范圍內可選(靜態/動態噪聲抑制)響應時間短

u 長時間漂移小

u 最多可選擇6個測量點 (可編程)

u 測量點識別

u 用內部壓力傳感器來校正樣氣壓力波動：波動范圍50~200kPa絕壓

u 也可連接外部壓力傳感器來校正樣氣壓力在300 kPa (絕壓) 內的波動

u 樣氣監測和 (或)參比氣監測(可選)

u 監控樣氣流量(對于Viton管型為可選)

u 參比氣接入壓力為200-400 kPa時進行參比氣監測 (可選)

u 量程自動標定參數化

u 基于NAMUR推薦的操作模式

u 兩級獨立密碼設置可避免無意或其它無相關權限人員的輸入

u 使用帶操作員提示功能的數字膜狀鍵盤可讓操作簡單化

u 由于電氣連接容易移走，所以分析儀更換方便

u 耐高腐蝕性氣體的樣氣室

u 分析部分帶流動型補償回路：在該補償回路中通過一種氣體可減小因樣氣和參比氣密度相差太大時產生的振動偏差

七、關于OXYMAT6型氧分析儀產品了解

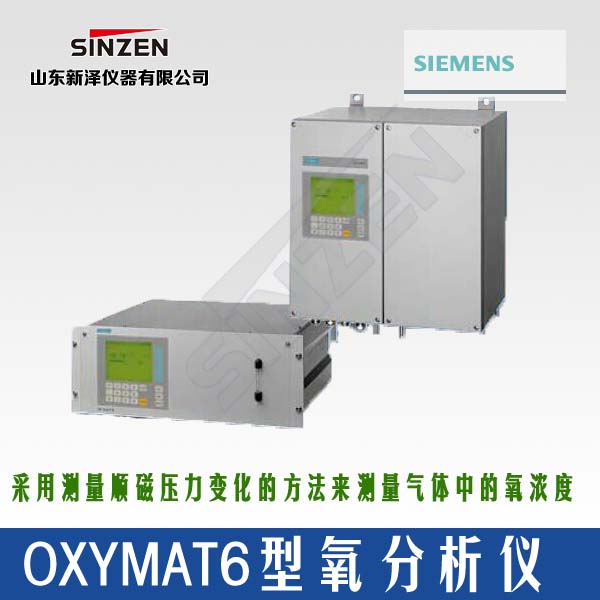

    1）產品圖片

     2)OXYMAT6 型氧分析儀膜鍵盤及其圖形顯示

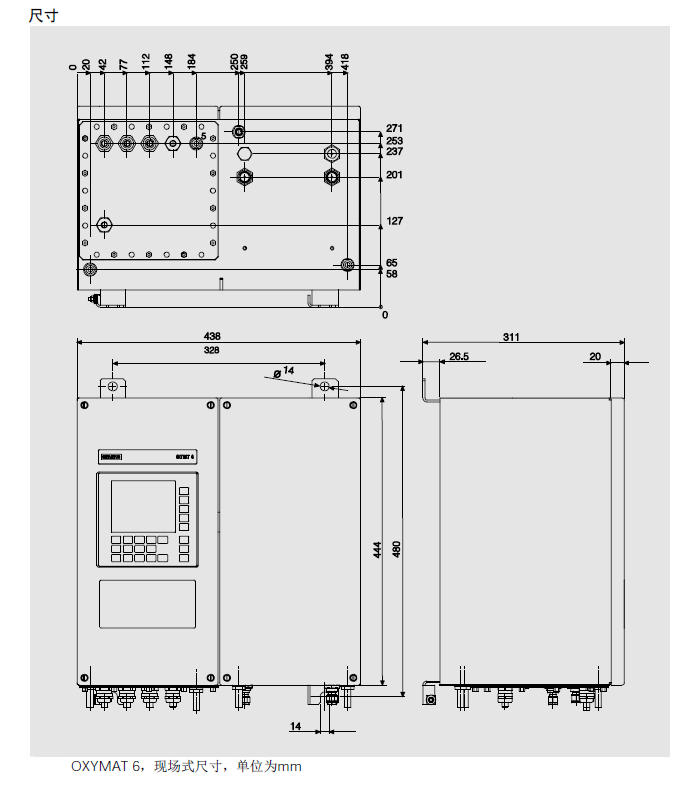

     3）OXYMAT6型氧分析儀訂貨尺寸

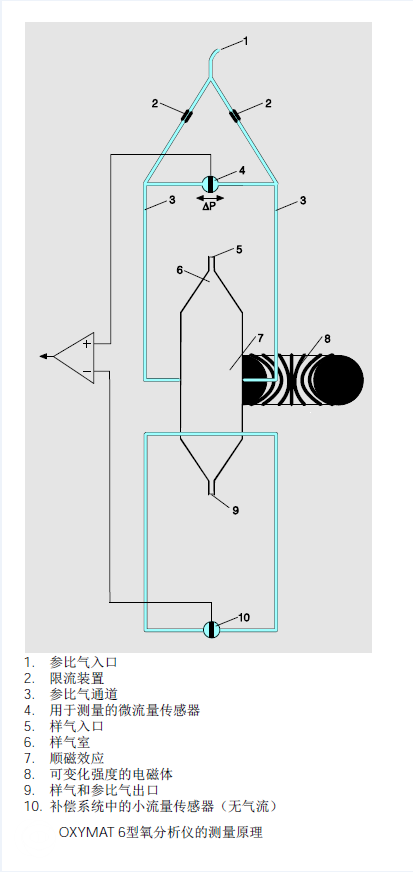

         4）OXYMAT6型氧分析儀測量原理
